Le trou d'homme de cuve : rôle, anatomie et dimensions standards
Le trou d'homme — appelé aussi trappe d'accès, tampon de visite ou manholecover dans la terminologie pétrolière internationale — est une ouverture circulaire ou ovale pratiquée dans le dôme supérieur d'une cuve ou d'une citerne à hydrocarbures. C'est le seul point d'accès à l'intérieur de l'installation pour un technicien ou des équipements d'intervention. Sans trou d'homme fonctionnel et correctement dimensionné, aucune opération de dégazage, de pompage ou de découpage sur place n'est possible dans des conditions de sécurité acceptables.
Un trou d'homme se compose de plusieurs éléments dont chacun contribue à l'étanchéité et à la sécurité de l'ensemble :
Manchon cylindrique soudé sur le dôme de la cuve, formant l'ouverture proprement dite. Diamètre intérieur standard : 500 mm (cuves domestiques) à 800 mm (citernes industrielles). C'est la partie fixe — son remplacement implique une découpe et une resoudure.
Pièce amovible boulonnée sur la virole. Acier galvanisé, fonte ductile ou inox selon les installations. Porte généralement les piquages de jaugeage, de remplissage et d'évent. Sa dépose ouvre la cuve — opération ATEX réglementée.
Joint plat ou torique (EPDM, néoprène, Viton selon le produit stocké) comprimé entre le couvercle et la virole. C'est la pièce qui vieillit le plus vite : après 5 à 15 ans selon les conditions, il se rigidifie, se craquelle et perd son étanchéité. Pièce à surveiller en priorité.
Boulons inox ou galvanisés (8 à 16 selon le diamètre) assurant la pression d'écrasement du joint. Soumis à la corrosion, aux cycles thermiques et au serrage inégal. Un boulon cassé lors du démontage peut rendre l'opération bien plus complexe.
Comment identifier un trou d'homme défaillant avant qu'il ne cause des dommages
Le joint et le couvercle d'un trou d'homme se dégradent progressivement. Les signes de défaillance peuvent être discrets au début — puis conduire à une fuite réelle, voire à une contamination du sol. Voici les symptômes à surveiller, classés par degré d'urgence :
Traces d'hydrocarbures visibles autour du couvercle, sol imbibé, odeur persistante même cuve fermée. Intervention immédiate requise. Risque de pollution du sol.
Un ou plusieurs boulons cassés ou manquants — le couvercle n'est plus maintenu de façon homogène. Risque d'ouverture accidentelle sous pression ou choc.
Joint visible craquelé, dur au toucher, affaissé dans les zones de compression. Étanchéité compromise mais pas encore de fuite visible. Remplacement préventif recommandé.
Rouille importante sur le couvercle ou la virole, déformation visible. Risque de coincement lors du prochain démontage ou de casse d'un boulon.
Trou d'homme trop petit (< 400 mm) pour les équipements de dégazage ou de pompage actuels. Blocage des opérations de maintenance ou de mise hors service.
Remplacement systématique du joint tous les 10 ans et vérification du couple de serrage des boulons. Intervention légère, coût maîtrisé, prévention des fuites.
Un couvercle de trou d'homme peut être en légère surpression (variation de température, gaz de fermentation résiduelle). Desserrer un boulon dans ces conditions peut projeter le couvercle et libérer brutalement les vapeurs intérieures. Tout démontage doit commencer par un contrôle explosimétrique et se faire avec des outils anti-étincelles.
Dans quels cas ADAC Services intervient sur un trou d'homme
Le démontage d'un trou d'homme n'est pas une opération isolée — il intervient presque toujours dans le cadre d'une opération plus globale sur la cuve. Les cas les plus fréquents rencontrés par ADAC Services en Île-de-France :
| Situation | Action sur le trou d'homme | Dans le cadre de |
|---|---|---|

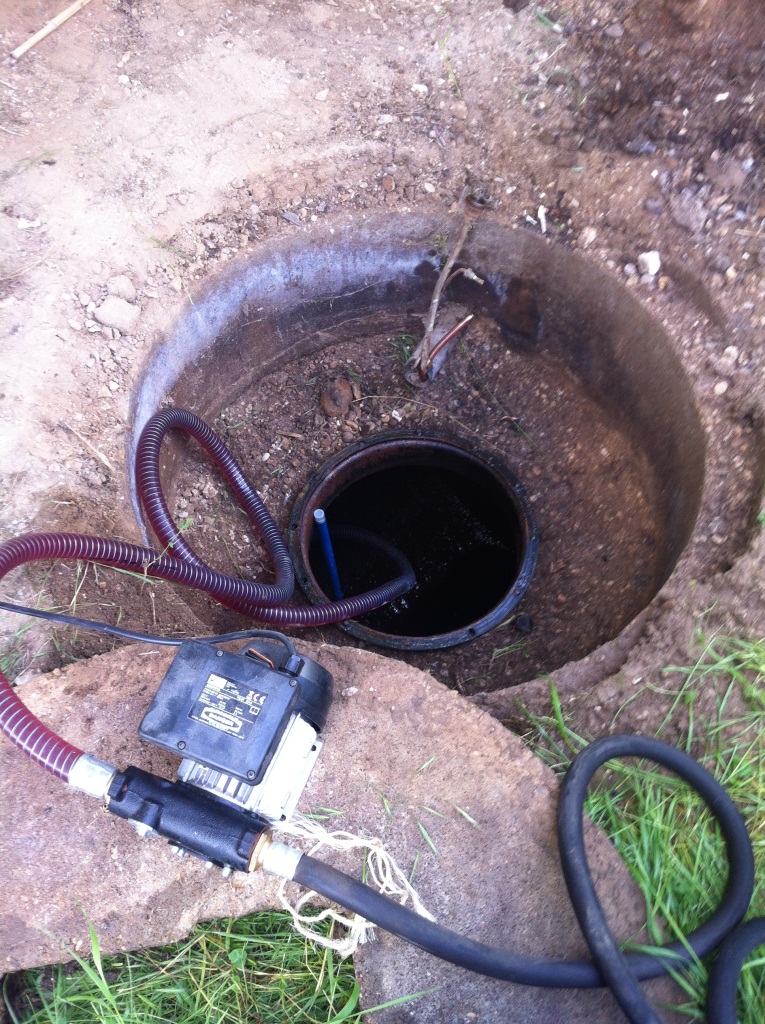

| Préparation à la neutralisation | Dépose du couvercle, introduction des équipements de pompage et de remplissage sable/perlite | Neutralisation cuve fioul |
| Préparation au découpage | Ouverture ou agrandissement du trou d'homme pour accéder à l'intérieur avec l'outillage de coupe | Découpage cuve fioul |
| Remplacement joint défaillant | Dépose du couvercle, nettoyage des faces d'appui, pose d'un nouveau joint compatible | Entretien préventif, suite à un test d'étanchéité |
| Dépose lors d'un enlèvement | Retrait du couvercle et de la virole lors de l'extraction ou du découpage de la cuve | Enlèvement cuve fioul |
| Couvercle endommagé à remplacer | Remplacement complet du couvercle avec ses accessoires (piquages, évent, jauge) | Maintenance curative, suite inspection |
| Redimensionnement de l'ouverture | Agrandissement de la virole existante par découpe et soudure d'une nouvelle virole de plus grand diamètre | Modernisation d'installation ancienne |
Comment ADAC Services procède au démontage d'un trou d'homme
Le démontage d'un trou d'homme suit un protocole strict qui ne souffre aucun raccourci. L'atmosphère intérieure d'une cuve à hydrocarbures peut varier considérablement selon les conditions météo (la chaleur accélère la volatilisation des résidus) et l'historique de la cuve. Même une cuve inutilisée depuis plusieurs années doit être contrôlée avant ouverture.
Zone ATEX et trou d'homme : ce que dit la réglementation
L'ouverture d'un trou d'homme sur une cuve à hydrocarbures crée instantanément une zone ATEX autour de l'orifice. La directive européenne ATEX 137 (1999/92/CE), transposée en droit français par le décret du 19 novembre 2002, définit les obligations de l'employeur et les exigences vis-à-vis des équipements utilisés dans ces zones.
Concrètement, toute intervention à moins de 1 mètre d'un orifice de cuve à hydrocarbures ouvert relève de la zone 1 ATEX (atmosphère explosible susceptible d'apparaître en fonctionnement normal). Les équipements utilisés dans cette zone doivent être certifiés conformes à la norme EN 13463. Les techniciens doivent avoir reçu une formation ATEX (habilitationsréglementaires selon les fonctions exercées).
Chez ADAC Services, l'intégralité de l'outillage utilisé pour le démontage de trous d'homme est certifié pour les zones ATEX : clés en alliage cuivre-béryllium, explosimètre étalonné avec certificat en cours de validité, équipements de protection individuelle conformes. Ces certifications constituent une différence fondamentale avec un artisan non spécialisé qui tenterait la même opération avec du matériel standard.
Pour les installations ICPE ou dans le cadre d'un dossier de mise hors service, ADAC Services fournit un compte-rendu d'intervention détaillé : nature de l'intervention, matériaux remplacés, résultats du contrôle explosimétrique, et le cas échéant, résultats du test d'étanchéité post-intervention. Ce document peut être intégré au dossier technique de la cuve.
Prix d'un démontage de trou d'homme en Île-de-France
Le tarif d'un démontage ou remplacement de trou d'homme dépend de plusieurs paramètres : diamètre du trou d'homme, état des boulons (simples à desserrer ou grippés/cassés nécessitant une extraction spéciale), type d'intervention souhaitée (simple remplacement de joint, échange du couvercle complet, ou agrandissement de la virole par découpe et soudure).
Pour un remplacement de joint et de couvercle standard sur une cuve domestique accessible, comptez entre 250 et 500 euros. Si les boulons sont grippés ou cassés, un supplément pour extraction est à prévoir. Pour un agrandissement de virole nécessitant soudure, la fourchette monte à 500-1 200 euros selon les travaux. Dans la très grande majorité des cas, le démontage du trou d'homme est inclus dans le tarif global d'une prestation plus large (dégazage, neutralisation, enlèvement) — il ne fait pas l'objet d'une facturation séparée.
ADAC Services se déplace gratuitement pour évaluer l'état du trou d'homme et vous proposer un devis précis, sans engagement. Si l'état de la cuve exige une intervention complémentaire (dégazage, nettoyage, test d'étanchéité), nous coordonnons l'ensemble lors de la même visite pour limiter les déplacements.
Questions fréquentes sur le démontage de trou d'homme
Un trou d'homme (ou trappe d'accès) est une ouverture circulaire ou ovale pratiquée dans la partie supérieure d'une cuve ou citerne, permettant à un technicien d'accéder à l'intérieur pour des opérations de nettoyage, d'inspection ou de réparation. Son diamètre standard est de 500 à 600 mm pour les cuves domestiques, et peut atteindre 800 mm à 1 000 mm pour les grandes citernes industrielles. Il est fermé par un couvercle boulonné muni d'un joint d'étanchéité. Le trou d'homme est aussi la voie d'accès principale pour les opérations de dégazage, pompage et découpage sur place.
Le démontage d'un trou d'homme sur une cuve à hydrocarbures libère directement l'atmosphère intérieure de la cuve dans l'espace environnant. Si cette atmosphère contient des vapeurs au-delà de la limite inférieure d'explosivité (LIE), l'ouverture crée une zone ATEX instantanée autour de l'orifice. Tout outil ou équipement électrique non certifié Ex placé à proximité peut déclencher une inflammation. Le démontage doit donc être précédé d'un contrôle explosimétrique, réalisé avec des outils anti-étincelles, et l'opérateur doit porter des équipements de protection adaptés à la zone ATEX.
Non. Le remplacement d'un trou d'homme implique d'ouvrir la cuve — soit en retirant l'ancien couvercle, soit en découpant pour installer un nouveau tampon. Dans les deux cas, l'atmosphère intérieure est exposée. Si la cuve contient encore des résidus ou des vapeurs d'hydrocarbures, l'opération ne peut pas être réalisée en sécurité sans dégazage préalable. ADAC Services réalise systématiquement le dégazage et le contrôle explosimétrique avant toute intervention sur le trou d'homme.
Les signes les plus courants sont : odeur de fioul autour de l'orifice même cuve fermée (joint usé ou fissuré), présence de traces de rouille ou de suintement autour du couvercle, couvercle déformé ou difficile à fermer correctement, boulons de fixation corrodés ou cassés, et joints visiblement dégradés (craquelés, affaissés, durs). Sur les citernes enterrées, un test d'étanchéité est le seul moyen fiable de détecter une fuite au niveau du trou d'homme si celui-ci n'est pas directement accessible.
Oui, presque toujours. Le trou d'homme est l'accès principal pour introduire les équipements de pompage et de dégazage, puis pour travailler à l'intérieur lors d'un découpage sur place. Pour une neutralisation au sable ou à la perlite, le trou d'homme est l'ouverture par laquelle le matériau inerte est injecté. Si le trou d'homme existant est trop petit ou défectueux, ADAC Services peut en installer un nouveau ou agrandir l'ouverture existante lors de la même intervention.
Pour un démontage simple — remplacement du couvercle et du joint sur une cuve accessible — l'intervention dure généralement 2 à 4 heures, incluant le contrôle explosimétrique préalable. Si l'intervention comprend également le nettoyage de la zone d'accès, le remplacement du tampon ou des travaux de soudure pour redimensionner l'ouverture, comptez une demi-journée à une journée complète. Ces opérations sont souvent réalisées en combinaison avec d'autres interventions sur la cuve.
Oui. Toute intervention sur un orifice de cuve à hydrocarbures se déroule en zone ATEX (atmosphère explosible) au sens de la directive européenne ATEX 137 (1999/92/CE), transposée en droit français. Les opérateurs doivent être formés aux risques ATEX, utiliser des équipements certifiés Ex conformes à la norme EN 13463, et disposer d'un explosimètre étalonné. ADAC Services emploie exclusivement des techniciens habilités ATEX et dispose de l'intégralité de l'outillage certifié requis.
